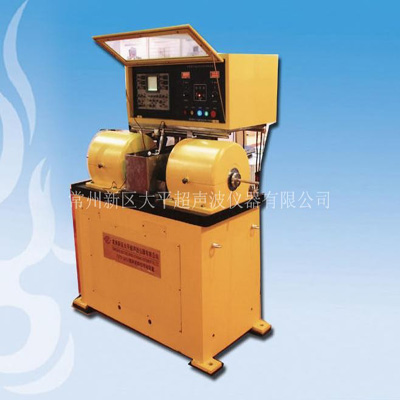

一、CUT-2010A型鋼管超聲波探傷設備特點：

  該控制裝置適用于導管超聲波探傷轉動設備，采用現代交流電機調速技術進行調速控制，外圍線路簡潔，外形效果美觀，指示儀表全部采用LED 數顯標頭。操縱界面采用了獨創的輕觸式電子切換開關，實現了控制信號的無觸點傳輸，保證了信號的穩定，且具有十足的現代感，由于使用了交流電機，與老式的直流電機調配技術相比，具有電機結構簡單，無火花干擾性能可靠方便保養及維修。

  CUT-2010A型鋼管超聲波探傷設備采用高分辨率儀器及線聚焦水浸探頭能有效提高檢測分辨率及檢測靈敏度。

CUT-2010A型鋼管超聲波探傷設備采用局部液浸半自動探傷，能實現在鋼管兩個相反方向上進行無損檢測，由于采用液浸探傷使超聲波發射與接收穩定，提高了超聲波探傷可靠性。

二、CUT-2010A型鋼管超聲波探傷設備主要技術指標：

1、鋼管外徑：  Φ6—Φ25mm

2、鋼管壁厚：  0.5—4mm

3、鋼管長度：  1—5m

4、探傷速度：  0—5m

5、探傷靈敏度： 符合GB/T5777—96和HB/Z75—83標準

6、周向靈敏度： ≤4dB

7、漏報率：   ≤1.5%

8、誤報率：   ≤3%

9、管端盲區：  ≤200mm

10、穩定性：   ≤2dB

三、CUT-2010A型鋼管超聲波探傷設備技術資料：

1、設備平面布置圖

2、設備基礎圖

3、設備操作說明書

4、設備電器原理圖

5、水、電、氣預埋管道圖

6、儀器使用說明書
